Intel-VTD与DMAR表结构解析

DMAR

DMAR（DMA Remapping Reporting）表，是ACPI表中的一张子表。在系统上电时，BIOS/UEFI负责检测并初始化重定向硬件，为这些设备分配相应的物理地址，并在DMAR表上注册对应的信息。其也是操作系统和VTD重定向硬件交互控制的桥梁，所以理解表上对应的结构含义对于使用VTD技术来说至关重要。

目前对于VTD技术的详细文档以及DMAR表结构与上面的子结构，主要依赖Intel发布的VTD白皮书：《Intel Virtualization Technology for Directed I/O》，本文为笔者学习VTD相关知识所记录的一些随笔

解析DMAR相关的结构可以用RWEverything工具

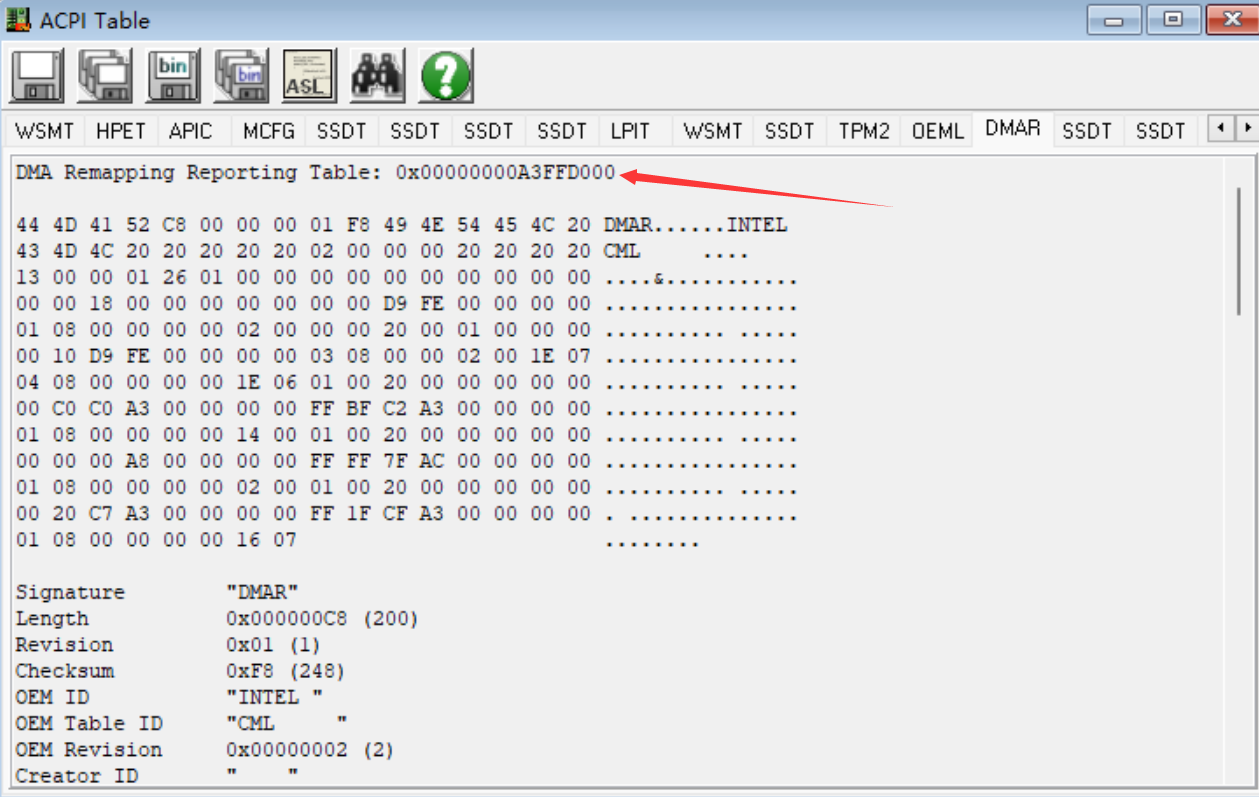

Rw.exe运行后会自动加载其驱动并读取相关的物理地址并解析出结构展示。比如我们要看DMAR表需要先打开 ACPI Table 然后在下面的标签中打开DMAR标签，rw工具会输出本机DMAR表的物理地址并给出hex dump以及解析出的结构信息
rw_ACPITable_DMAR

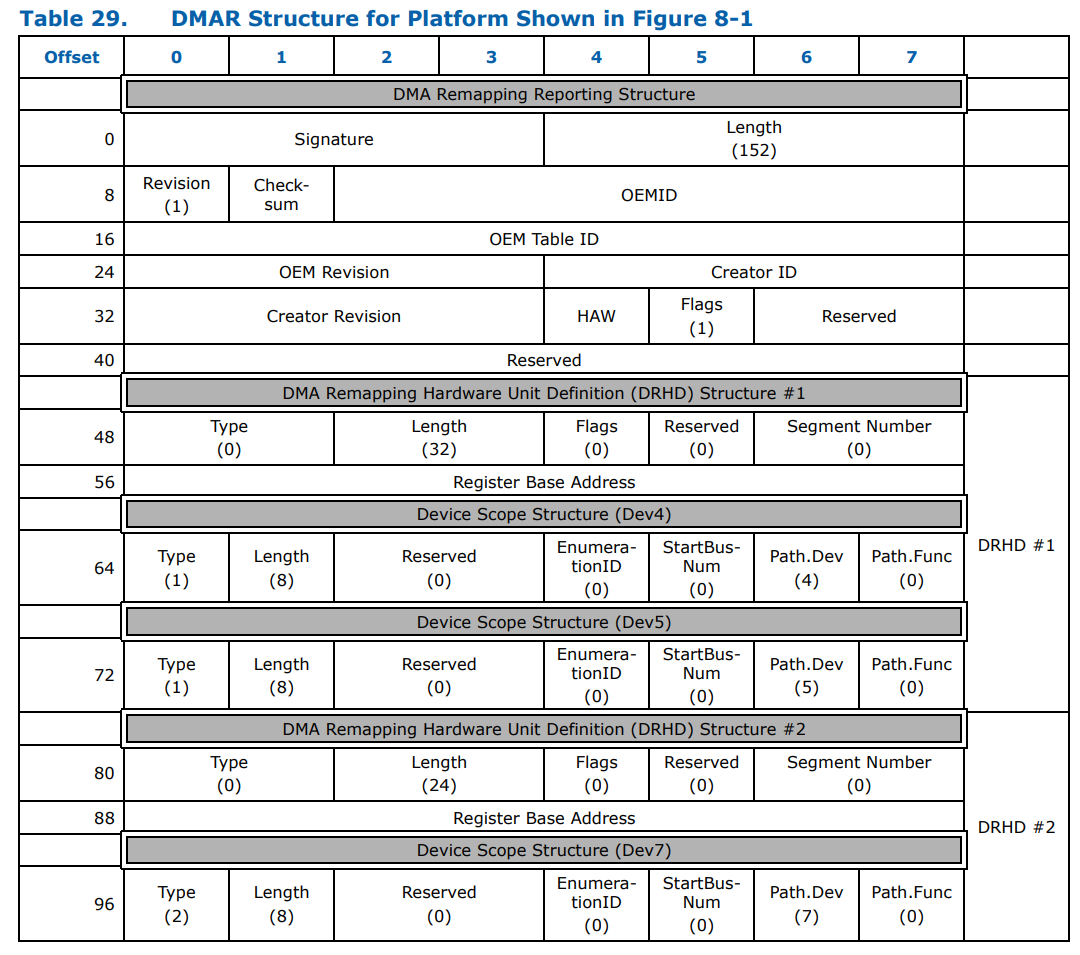

我们可以在 《Intel Virtualization Technology for Directed I/O》chapter8.1: DMA Remapping Reporting Suructure 查到DMAR表的结构
DMAR_Structure

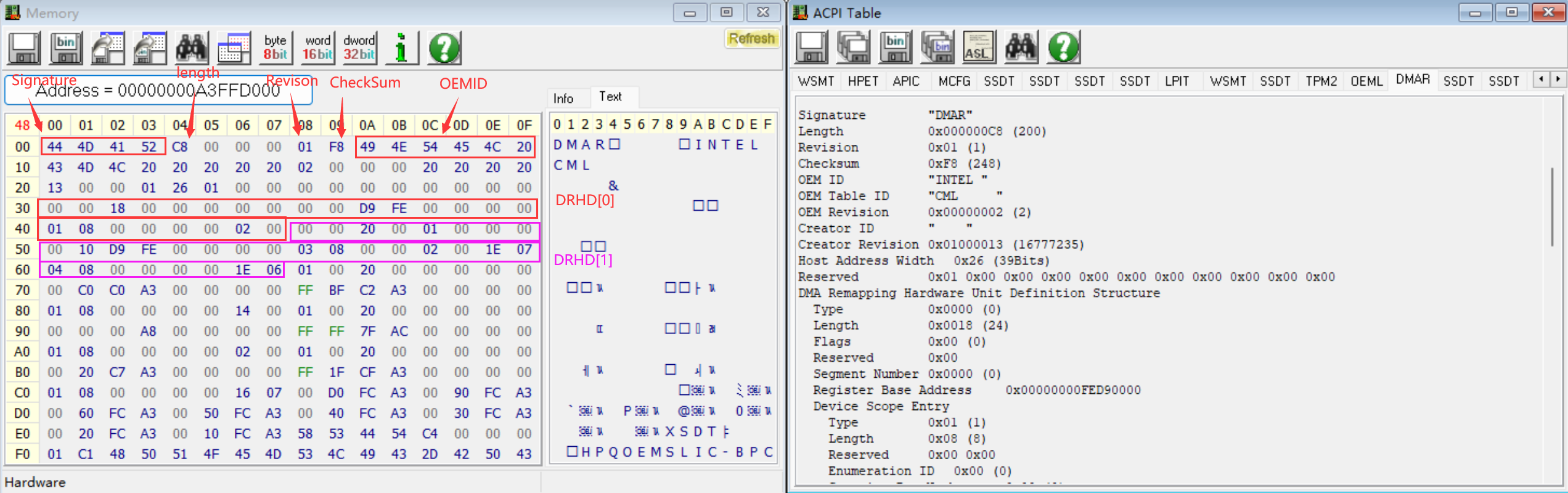

我们也可以对照这个结构，自己在内存页面手动解析对应的结构
DMAR_Structure_rw

DRHD

在DMAR表上我们主要要关注的是 Remapping Structure[] 结构，这是一个数组结构（不是指针数组）。其中每一个结构都是联合体，第一个字段是Type，决定这个成员是什么类型：DRHD、RMRR、ATSR、RHSA等，并且不同的类型大小也不一样，所以第二个字段通常是length，决定这个成员的大小。在遍历时候就从下表0开始取type和length向下解析获得整个数组的结构。

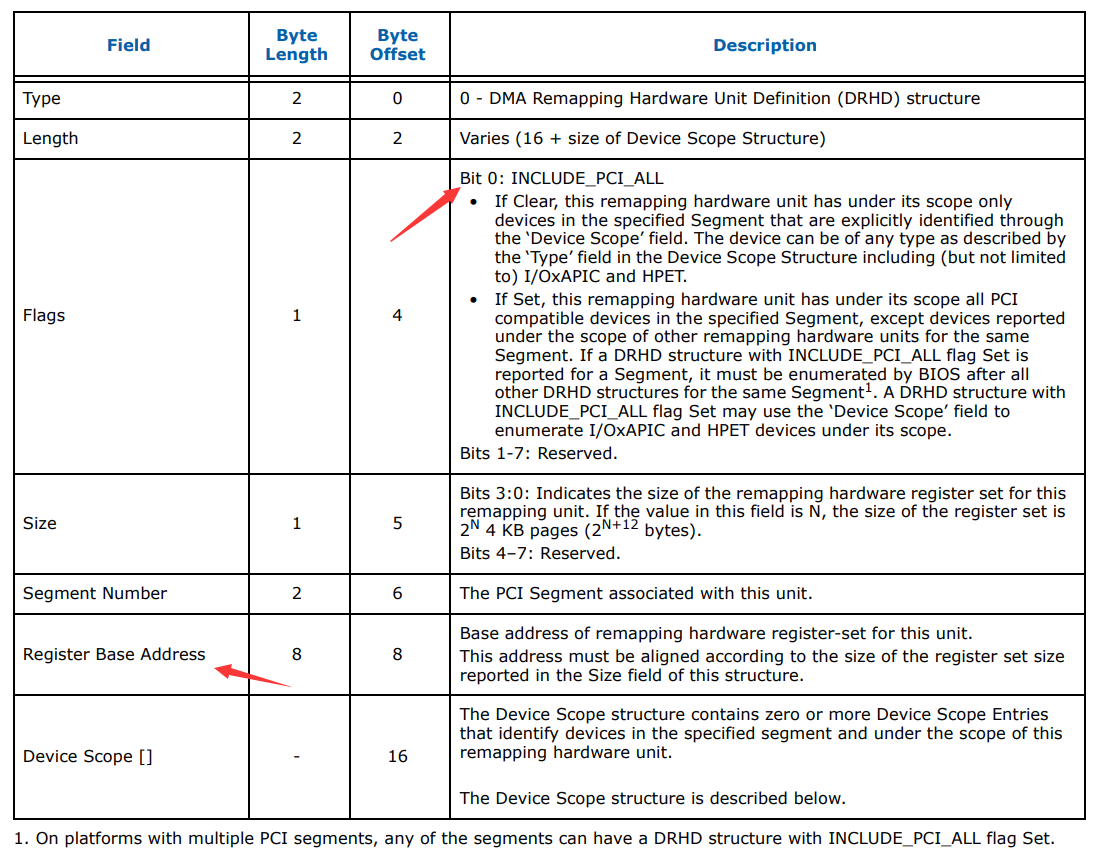

在这些类型中需要重点关注的是 DRHD（DMA Remapping Hardware Unit Definition） 结构，这个结构唯一的标识平台中存在的重映射硬件单位。DRHD的结构如下
DRHD_Structure

重点需要关注的是 Flags 和 Register Base Address 两个字段：

Flags : 只有0或1两种情况，简单来说如果是0的话里面的设备只有部分设备，为1的话里面会有指定节区的全部设备。所以我们需要关注的是Flags=1的DRHD
Register Base Address : VT-D重定向硬件寄存器基地址

Register Descriptions

Register Base Address 指向的就是重映射寄存器组，其管理重映射功能的相关属性，也是软件通过读写这些寄存器控制VTD重映射机制。虽然说是寄存器，但这里可以把它当作内存来理解（但又不是真的内存，在Intel上用直接内存访问是访问不到这块区域的，应该将其理解为寄存器在内存空间的映射）。值得注意的是开启VBS后这块区域会被HyperV接管保护，届时Guest将无法访问这块区域。

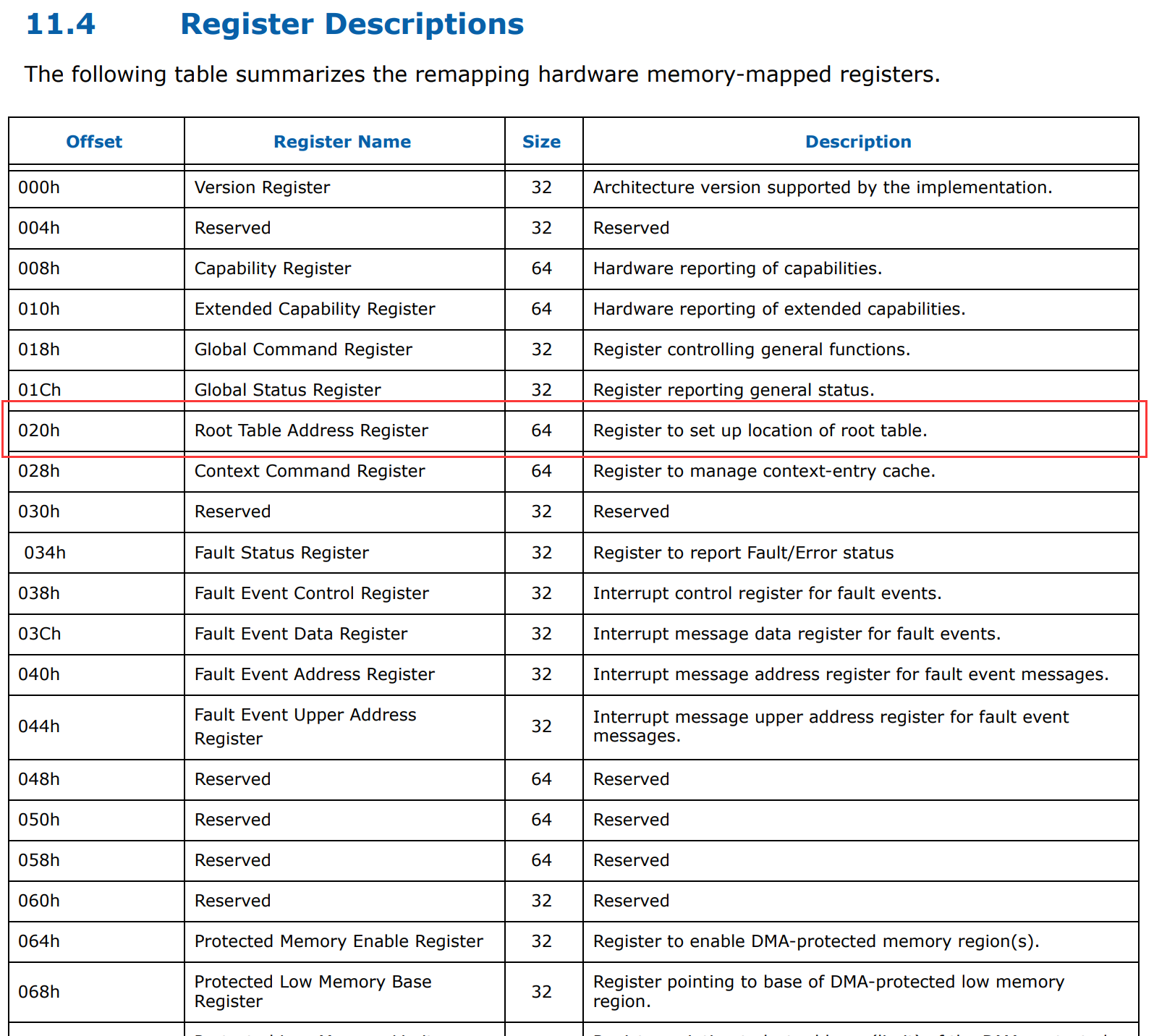

我们可以在 《Intel Virtualization Technology for Directed I/O》chapter11.4: Register Descriptions 查到重映射寄存器组的结构
RegisterDescriptions

主要用到的是前0x40的部分，其中我们重点要关注的是+0x20的 Root Table Address Register(RTADDR_REG)，它里面存储了 Root-Table 的地址。然后我们要注意，并非 RTADDR_REG 直接就是 Root-Table 的地址，其低位被BIOS复用作为标识其他的一些信息，只有 63:12 位才是 Root Table Address

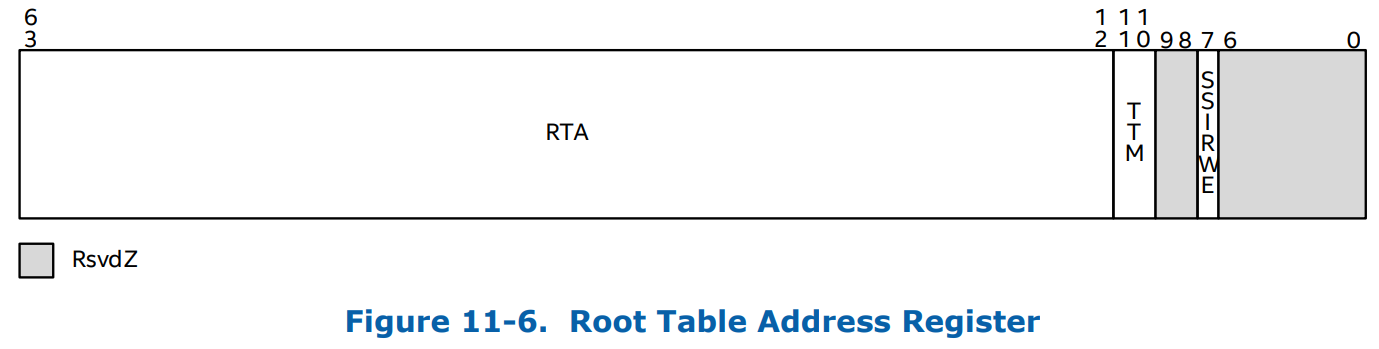

我们可以在 《Intel Virtualization Technology for Directed I/O》chapter11.4.5: Root Table Address Register 查到 Root Table Address Register 的结构
RootTableAddressRegister

其中我们要重点关注的是 11:10 位，TTM: Translation Table Mode。该位标识当前使用的DMA Remapping所用的转化模式。其有四种值：

00b: Legacy Mode : 标准传统模式，使用Root-Table和Context-Table两级结构
01b: Scalable Mode : 可拓展模式
10b: Reserved : 保留值
11b: Abort-DMA Mode : 中止所有的DMA操作

LegacyMode是目前主流的转化模式，后面的内容也均在此模式上介绍

Root-Table & Context-Table

在介绍 Root-Table 之前还需要介绍一个概念，就是 PCI Source Identifier, 相关内容在 《Intel Virtualization Technology for Directed I/O》chapter3.4.1: Source Identifier 中介绍。VTD要求每一个参与地址转换的硬件设备需要有一个唯一的 source-id 标识。在PCIE设备中使用 Bus:Device:Function 作为这个唯一标识，该标识的分配方式和系统对设备的遍历相关。

VTD使用Domains管理各个设备映射的内存，而作为顶层结构的根表（Root-Table）的作用就是将这些设备映射到各自的domains上。根表本质是一个4KB的内存页，其中包含256个根条目(root-entries)，（即每个root-entry占用16Bytes=4*1024/256），覆盖PCI总线号空间(0-255)，而每一个root-entry包含上下文表（Context-Table）的指针，

Context-Table的结构也是类似的，每个Context-Table表包含256个条目对应于 Bus:Device:Function 的 Device 和 Function，即通过设备号和功能号组成index索引得到 Second-Stage Page Table（SSPT） 指针，该指针指向顶级页表。不同的设备可以配置相同的指针，这样这些设备就会被分配到同一个域，使用相同的地址转化关系。

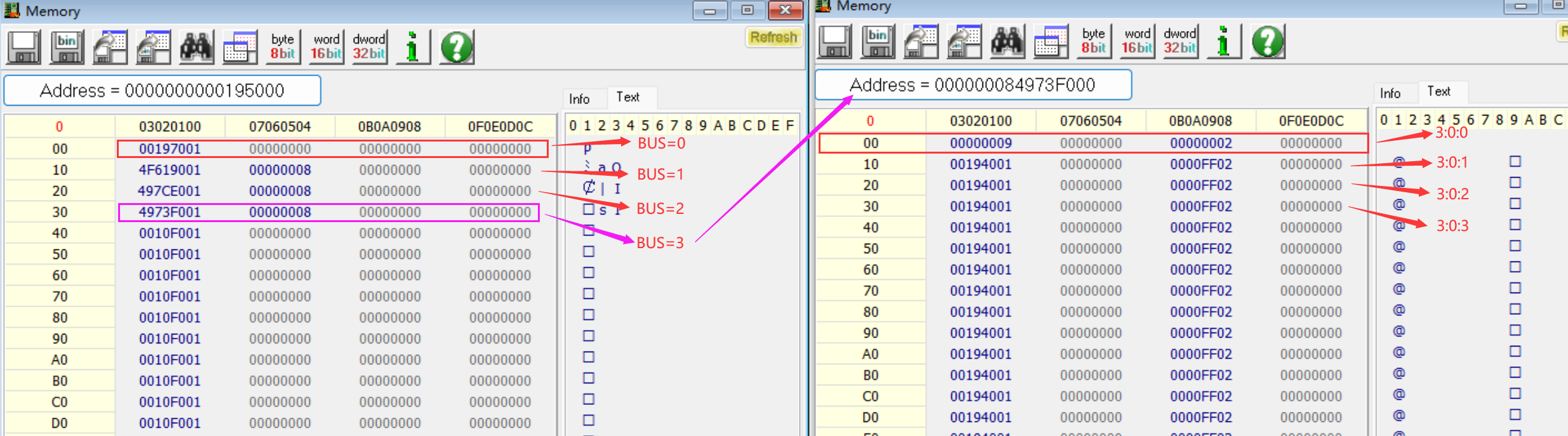

总结其实就是，通过Root-Table和Context-Table这二级表完成了每一个 Bus:Device:Function 到Domain的映射

rw_roottable_contexttable

PS：我们可以看到 3:0:0 的SSPT指针（其实是Context Entry）是 00000009,00000002，这是什么意思呢？这需要了解一下 Context Entry 结构

Context Entry

不仅是 00000009,00000002，我们看到一些SSPT指针的低位是有值的，但寻址时我们会忽略低位的值。比如 335AC001, 00000001 这样一个ContextEntry我们会找到其SSPT指针值为 0x1335AC000。这是因为BIOS复用了Entry的低位标识一些属性。具体参考 《Intel Virtualization Technology for Directed I/O》chapter9.3: Context Entry

ContextEntry
这里讲两个比较关键的位

P: Present : 有效位，只有该位被设置才标识该Entry是有效的
TT: Translation Type : 这里需要注意的是 10b，也就是PassThrough直通模式，因为untranslated请求直接通过不进行地址转化，此时SSPT会被忽略，相当于直接内存访问不走VTD的SSDT页表了，所以也就是我们所说的“全允许访问”。在上一节中我们看到 3:0:0 的ContextEntry是 00000009,00000002，即 1001b，对应P位为1、TT为 10b，也就是 3:0:0 这个设备当前为PassThrough直通模式，对所有内存全允许访问。
SSPTPTR : 这个就很好理解了，12位到63位是真正的SSPT指针值，所以在寻址的时候要忽略低位的属性值

地址转换流程

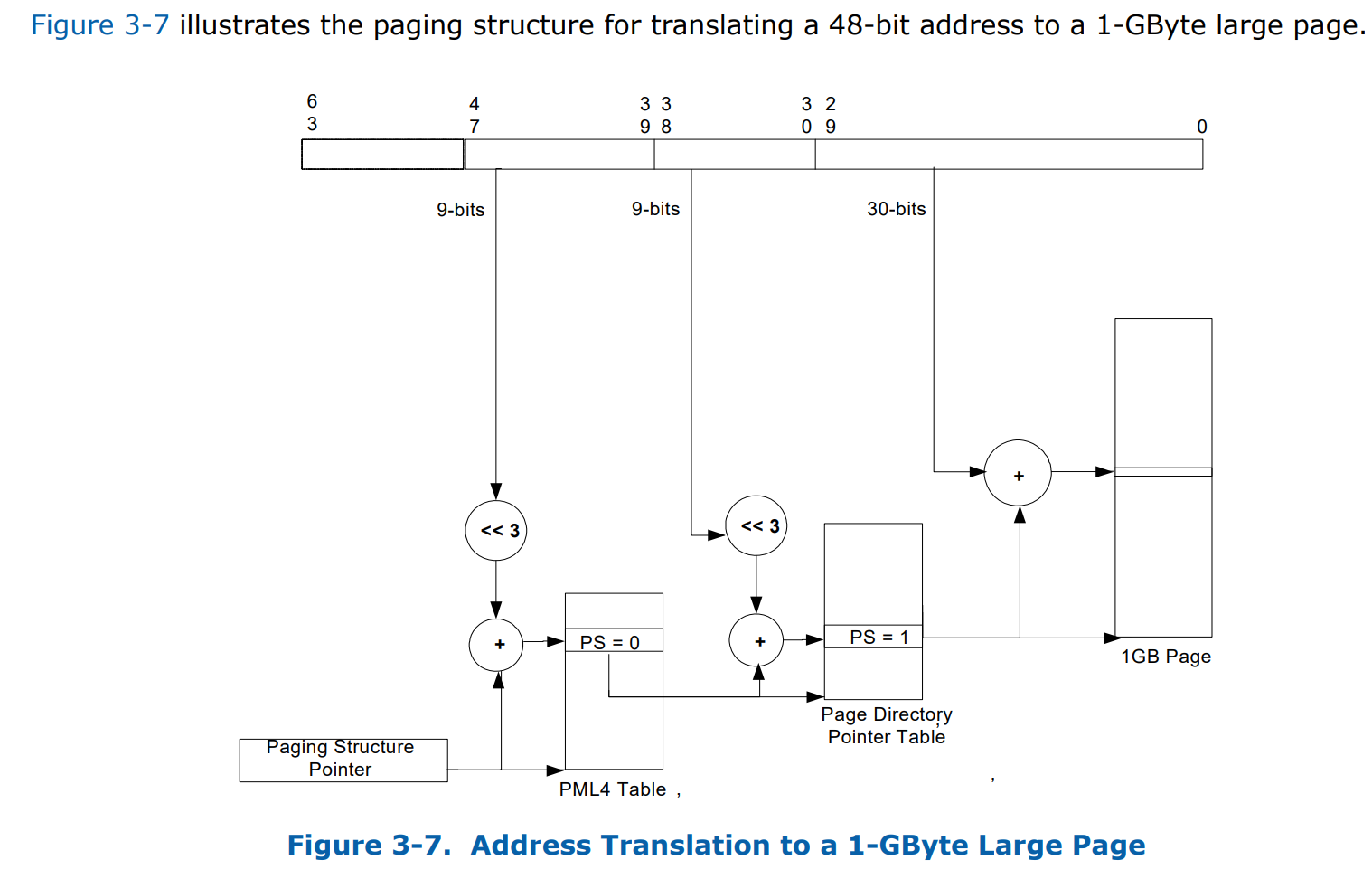

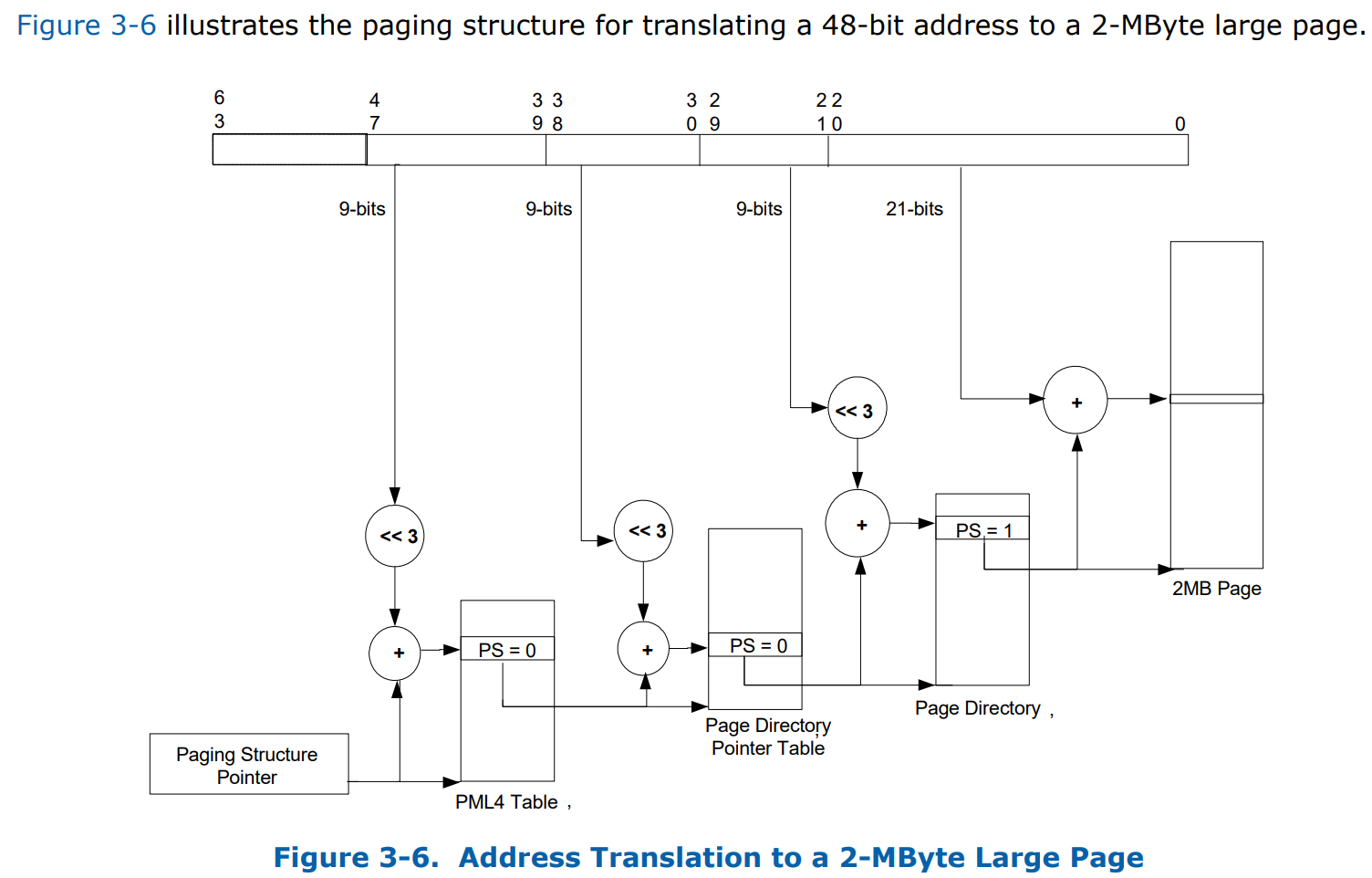

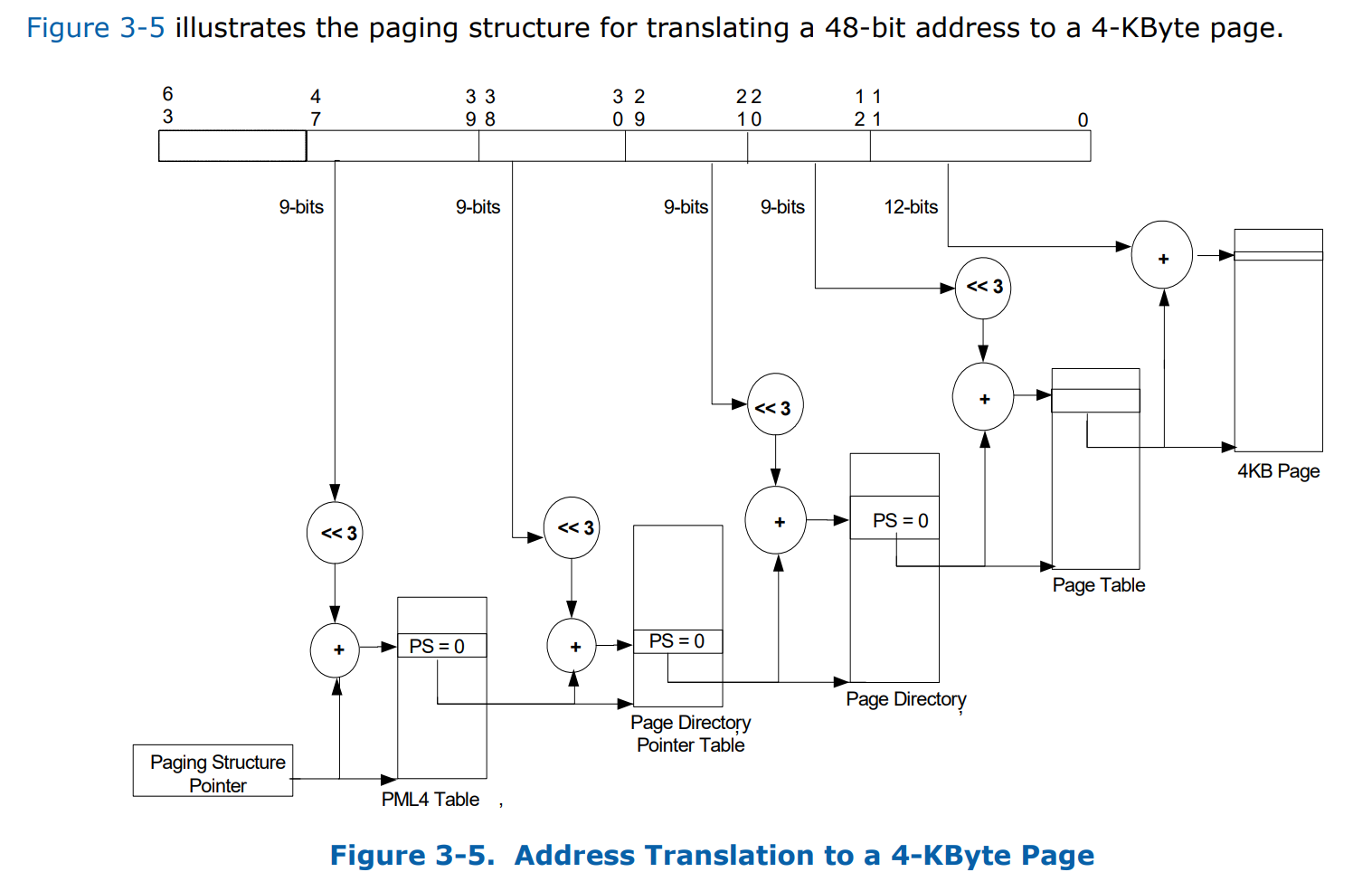

通过Root-Table和Context-Table将每一个设备精确的指向一个 Second-Stage Page Table 结构，根据该结构的信息将I/O设备的DMA请求地址转化为物理地址（PA->PA，类似于EPT的转化）。SSPT和内存页表一样，支持N级结构，其具体是几级取决于硬件支持的 Guest Address Width(GAW)，

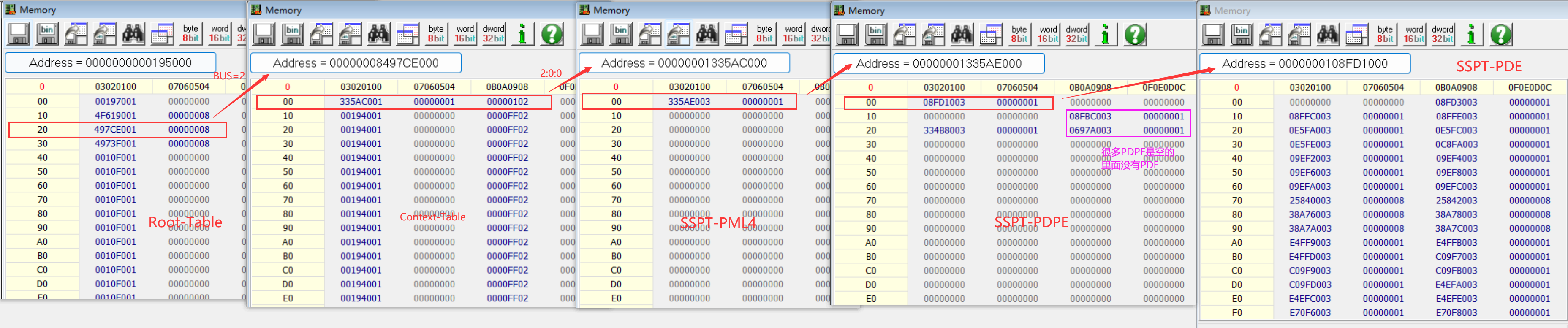

比如我的电脑在 2:0:0 的位置是NVM Express存储控制器，可以用RWEveryThing整理出整个寻址关系
rw_SSPT_translation
